To nie jest szyna ...raczej dwuteownik podobny do tego z posty Osy.

Dzięki za fachowe uświadomienie (cokolwiek ten dwuteownik znaczy ). Czyli rozumiem, że szyna to grubszy kaliber niż to tutaj na zdjęciu?
Edit: Ale to już chyba jest szyna, co? Znalazłam to przy tej samej posesji, tyle że w narożniku. Niestety nie znalazłam żadnych napisów na niej, ale i tak się nią pochwalę

Bulma pisze:Dziś przy Chłodnej zorientowałam się że ten płotek składa się z szyn. Niestety nie znalazłam na nich oznaczeń, niezbyt ich szukałam, gdyż nie chciałam się wydać dziwna uczniom, którzy akurat masowo opuszczali jedenastkę Jutro postaram się uchwycić więcej detali na fotce, a na dzis mam takie zdjęcie:
PS-a może mi sie tylko wydaje i to nie są szyny?

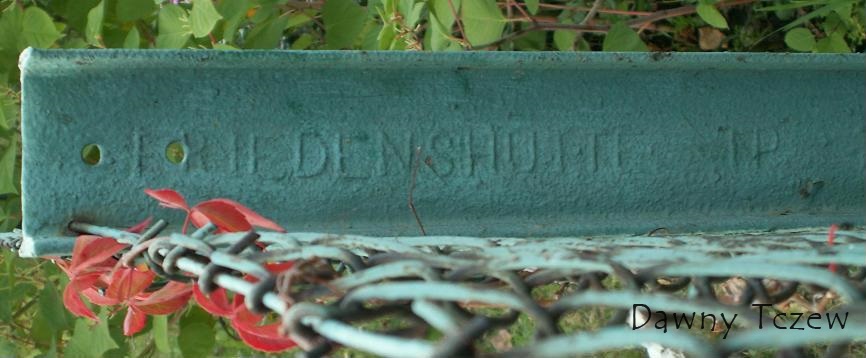

Choć trochę off-topic, bo to rzeczywiście nie szyny, ale warto zauwazyć, że kilka profili z tego płotu posiada walcownicze znaki FRIEDENSHÜTTE, założonej w 1840 roku w Beuthener Schwarzwald, na przedmieściach ówczesnego Bytomia, które nazwano później właśnie Friedenshütte, po przylączeniu do Polski - Nowym Bytomiem, a od 1959 roku - Rudą Śląską. Zakład funkcjonuje nieprzerwanie do chwili obecnej, od czasow przedwojennych jako Huta Pokój.

Szyna, ale bez oznaczeń (na dowód, że to szyna załączam zdjęcie profilu). Ulica 1 Maja, furtka do podwórka domów socjalnych (chyba to są socjalne).

A to już było viewtopic.php?p=7722#p7722 i posiada oznaczenia, może nie do końca zidentyfikowane ale 58 to raczej na pewno rok wytworzenia. Szyny o tym charakterystycznym "gruszkowatym" przekroju były produkowane najpóźniej do końca lat 60-tych XIX wieku, od kiedy wprowadzono łączenie styków szyn za pomocą łubków i konieczna oraz technicznie możliwa stała się zmiana profilu na posiadający płaską szyjkę.

Zmierzyłem szyny z wiślanego nadbrzeża Podstawa 10cm, wysokość 12,5cm, główka 6cm -pasuje do Bayern Form I ale oczywiście nie sprawdziłem wymiaru szyjki
Identyczne wymiary ma także szyna z podwórza Sambora 17. Zmierzyłem ją w przerwie wymiany zdań z jakimś wąsatym chamem

LukaszB pisze:Zmierzyłem szyny z wiślanego nadbrzeża

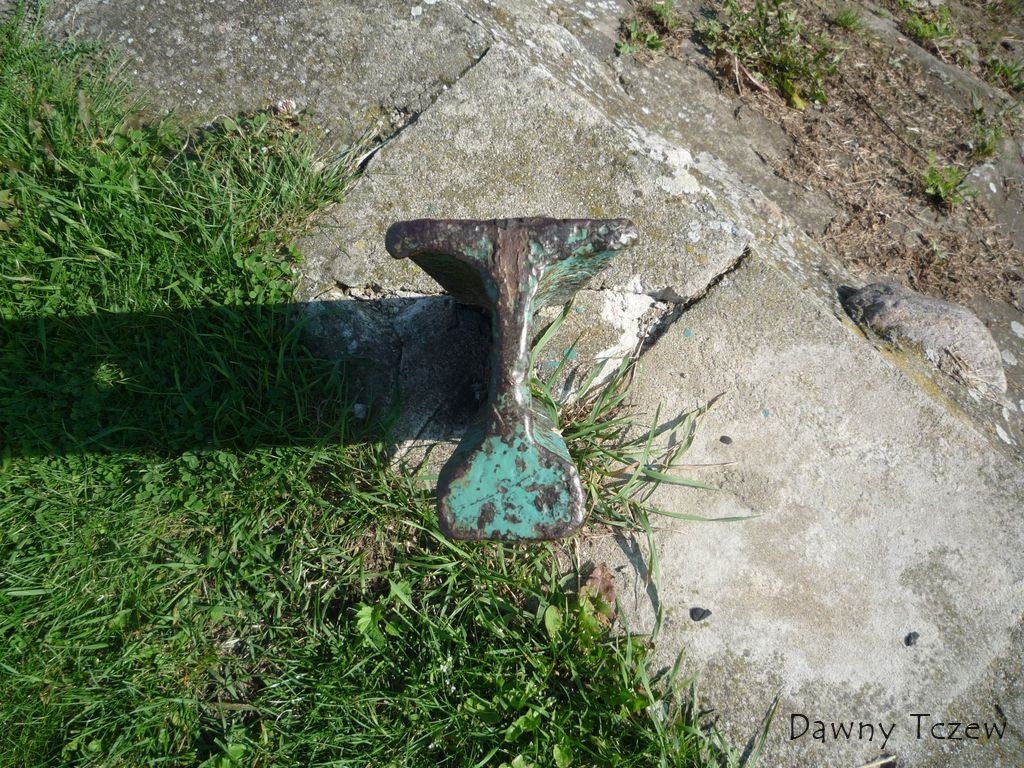

szyna 3.jpg

Podstawa 10cm, wysokość 12,5cm, główka 6cm -pasuje do Bayern Form I ale oczywiście nie sprawdziłem wymiaru szyjki
Identyczne wymiary ma także szyna z podwórza Sambora 17. Zmierzyłem ją w przerwie wymiany zdań z jakimś wąsatym chamem

Szyny stosowane w różnych regionach Niemiec bywały podobne i nie można wykluczyć, że to szyny wg standardów stosowanych ówcześnie w Bawarii, ale na obszarze pruskich kolei państwowych bardziej prawdobodobne powinno być napotkanie szyn wykonywanych według jej standardów.
Typowałbym Form 10 (129-58-105) stosowaną od 1891 roku poza głównymi liniami, dla których wprowadzono od 1890 wzmocniony profil Form 8 (138-72-110).
Pomiary szyn, biorąc pod uwagę ich zużycie i uszkodzenia, ale także i tolerancje wykonania, często nie dają jednoznacznej odpowiedzi.
Gratuluję dostrzeżenia szyny w bramie na Sambora i życzę większej życzliwości ze strony mieszkańców.

Szynę Łukasza Be znałam z młodości, ale wówczas myślałam o niej jako o pachołku, który szyderczo zagląda zza winkla bramy na Sambora Dzięki temu uświadomiłam sobie, że szyny są bliżej nas bardziej niz nam się wydaje. Te tutaj znalazłam niemalże wychodząc z domu, parę dni robiłam do nich podchody, bo zawsze ktoś tam akurat siedział w oknie, albo stał sobie w bramie-no ale wreszcie je sfociłam i zmierzyłam (nie wiem czy zbyt dokładnie, bo spłoszył mnie pewien pan, ale robiłam co mogłam by ręce mi się nie trzęsły ) Podstawa 10 cm, długość 14, główka 6,5 cm. Napisów nie dostrzegłam na nich.

Biorąc pod uwagę wysokość i stopę oraz zastosowanie optowałbym za pruską 6-ką (134-58-105), która od lat 90-tych XIX wieku zaczęła wychodzić z użycia.
Nocne zdjęcia szyn, oryginalne i niespotykane do tej pory, niezaprzeczalnie są godne pochwały, ale lepiej nie chodzić wieczorami po ciemnych bramach (chyba, że jak w tym przypadku, tam się akurat mieszka).

pomiędzy 2 i 3 wiaduktem kolejowym nad trasą 91 sterczy fragment słupa? zrobionego z 65 letniej szyny. Wymiary: wysokość 138, podstawa 109, szyjka 13, główka 71.
